輸送帶長度是指輸送帶展平時的長度,一般
生產廠家在生產時都給予標注,然而當標注不清
或沒有標注時,如何計算?根據多年的實踐經驗
總結出一個比常用計算方式更具有準確性和實用
性的經驗公式,現介紹如下.
1 常用公式與經驗公式介紹
常用公式L=l／2(2．nRo+2．hR．)N
經驗公式L=(2 +(3N)N．n
式中 卜輸送帶的長度,m；
Ro一卷取輸送帶的輥芯的半徑,m；
RTI一輸送帶最大半徑,m；
輸送帶的厚度,m；
N一輸送帶卷取的圈數.
2 經驗公式的由來

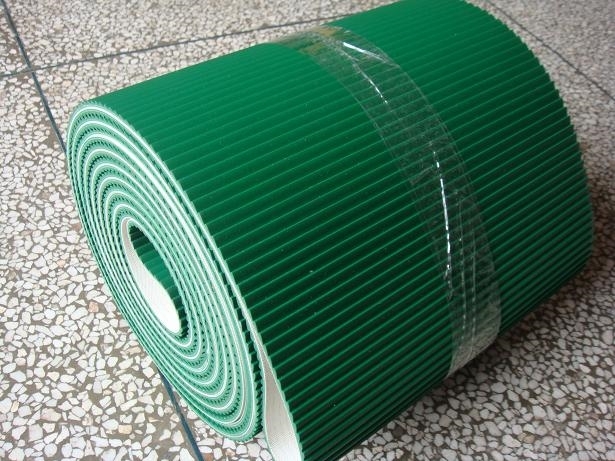

輸送帶卷取時的形狀是一種螺旋線,見圖1.
圖1 成卷輸送帶側面圖
由于輸送帶的厚度比較薄,一般在0．010～
0．030m之間,我們不妨把圖1上每一圈螺旋線,
看成一個接一個的圓線所組成,見圖2.
圖2 成卷輸送帶側面模擬圖
計算每一圈輸送帶的長度,然后累加起來就
是該卷輸送帶的長度.但由于輸送帶有一定的厚
度,計算該圈輸送帶長度時我們以帶子厚度的中
心線圓周的長度作為該圈輸送帶的長度,即：
第一圈長度：LI=2(Ro+6／2)．丌=2(Ro+6一a／2)sI
第二圈長度： =2(Ro+26一a／2)si
第三圈長度： =2(Ro+36一a／2)si
第N圈長度： =2(Ro+N6一a／2)si
It
該卷長度為：L=LI+ + +? ? + = L=
】 1
It It
Σ2(Ro+i6一 2)．丌= 2s~NIL +2．丌6Σi一．nN(3=
2s~NR,+2sI~(N+1)×N／2一JIN6=(2Ro+6N)N
即L=(2Ro+(3N)N．n
3 實例說明
當卷取輸送帶的輥筒半徑為0．20m,帶子厚
度為0．022m,共卷取3O圈,該卷長度為：L=(2
+(3N)NJ1=(2×0．20+30×O．022)3O．丌=99．85m
而該輸送帶的實際長度為： =99．50m
這樣計算長度與實際長度的相對誤差為：
(L—L實)／L實×100％ =(99．85—99．5O)／
