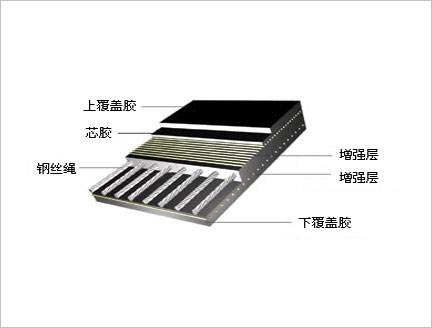

（1）鋼絲繩芯輸送帶接頭的制作　　將每個(gè)帶頭的網(wǎng)絲全部割開，并刮去表面的附膠，把鋼絲根部的鋼絲繩芯輸送帶用角磨機(jī)打成斜坡，約100mm寬，再沿斜坡向外打磨150mm，去除原鋼絲繩芯輸送帶表面并打毛。用120#汽油將鋼絲及打磨面清洗干凈。　?。?）鋼絲繩芯輸送帶的鋪設(shè)及鋼絲的搭接　　先在下加熱板的表面鋪一層干凈的塑料膜，再鋪設(shè)一層膠料，使膠料與兩端接頭的斜面吻合。然后按要求搭接好鋼絲，涂刷膠漿，保證膠漿的涂刷均勻、均布。再鋪上膠料，同樣使膠料與兩端的斜面吻合，上面鋪一層塑料膜，完成鋼絲繩芯輸送帶接頭的鋪設(shè)及鋼絲的搭接。

（3）硫化機(jī)的安裝　?、傧聶C(jī)架的擺放使端部對齊，機(jī)架的中心線與鋼絲繩芯輸送帶的中心線對齊。然后放置水壓板、傳壓板及下硫化板、硫化板的擺放以其工作面的中心線為基準(zhǔn)，并與鋼絲繩芯輸送帶的中心線對齊?！　、诖摻z繩芯輸送帶膠接部位按工藝制作好后，在膠接部位的兩側(cè)用擋鐵夾緊。　?、墼僖来螖[放上硫化板、水壓板、及上隔熱板，最后擺放上機(jī)架。均要求其工作面的中心線與鋼絲繩芯輸送帶中心線對齊，裝上連接螺栓，并逐個(gè)上緊?！　、芰蚧瘷C(jī)緊固后，分別接好高壓水管及電線插頭及加壓泵。

（4）硫化操作　?、贉?zhǔn)備就緒后，對各部件作一次仔細(xì)檢查，確認(rèn)無問題后，便可給硫化機(jī)送電硫化。　?、诩訜犭娫吹脑O(shè)定溫度為140～150°，開始硫化時(shí)，水壓加壓至1Mpa?！　、郛?dāng)硫化加熱至100°時(shí)，繼續(xù)加壓至1.4Mpa。　?、墚?dāng)溫度升至140～145°時(shí)，開始保溫20分鐘。　?、荼剡_(dá)到時(shí)間后，硫化結(jié)束。待自然冷卻至60°時(shí)，拆卸設(shè)備，完成鋼絲繩芯輸送帶的硫化。
